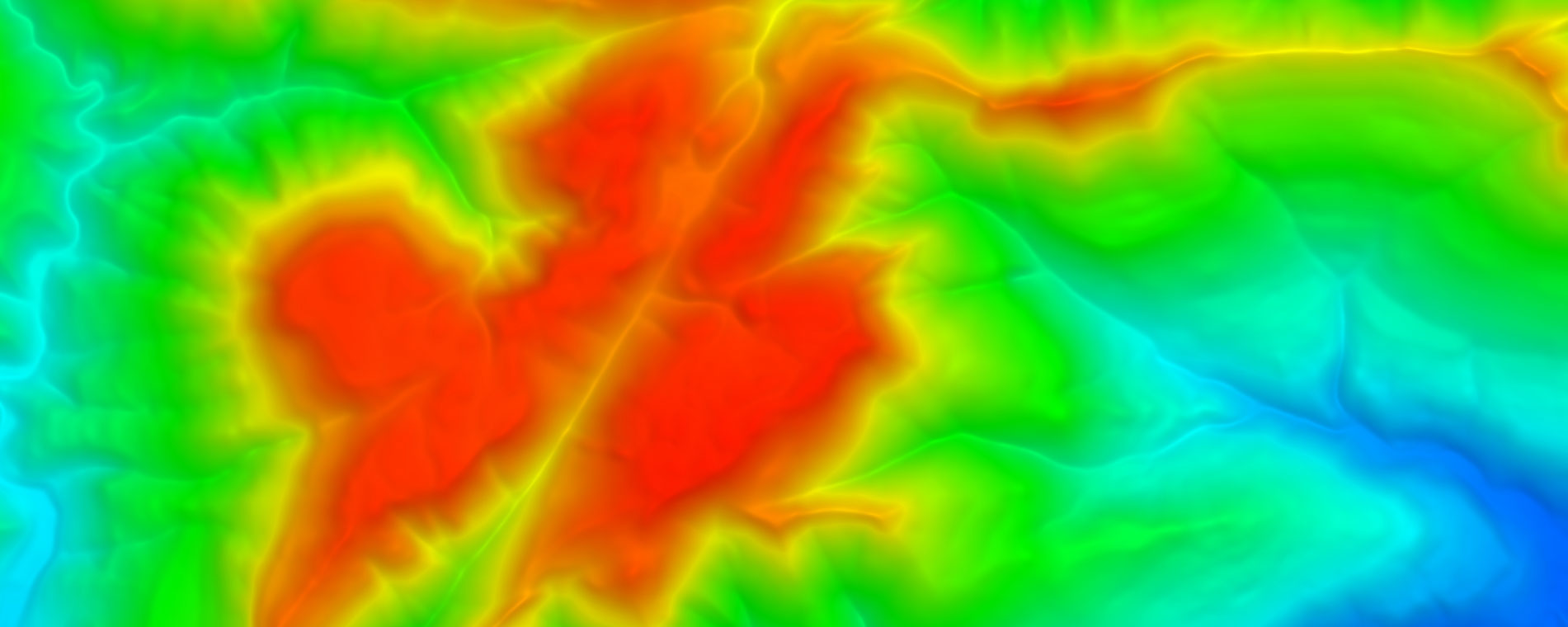

Modelo Digital do Terreno (MDT) do Estado de Santa Catarina, disponibilizado pelo Governo do Estado de Santa Catarina, por meio da Secretaria de Estado do Planejamento (SEPLAN), Diretoria de Inteligência Territorial (DITER) e Gerência de Geoprocessamento e Cartografia, no âmbito do Sistema de Informações Geográficas de Santa Catarina (SIGSC), com resolução espacial de 1 metro.

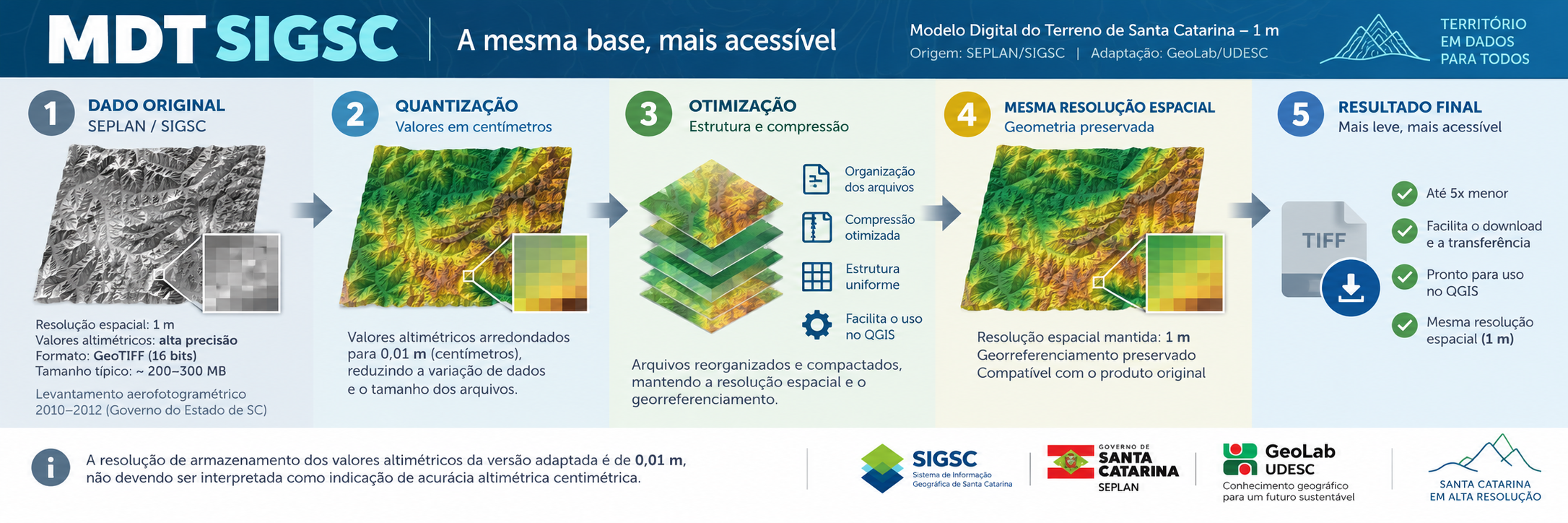

Nesta versão destinada à distribuição, os dados foram adaptados e otimizados em colaboração com o Laboratório de Geoprocessamento (GeoLab), da Universidade do Estado de Santa Catarina (UDESC). O processamento compreendeu a otimização da estrutura e da compactação dos arquivos e a quantização dos valores altimétricos em centímetros, com o objetivo de reduzir substancialmente o volume de armazenamento e facilitar o acesso, a transferência e a utilização dos dados em Sistemas de Informações Geográficas, especialmente no QGIS.
A adaptação preserva a resolução espacial de 1 metro, o sistema de referência espacial e as características de georreferenciamento do produto de origem. A resolução de armazenamento dos valores altimétricos da versão adaptada é de 0,01 m. Essa resolução numérica de armazenamento não deve ser interpretada como indicação de acurácia ou exatidão altimétrica centimétrica.
Acesso aos dados
O acesso aos arquivos é realizado por meio de um mapa de seleção das folhas que compõem o MDT. Para utilizar o mapa e acessar os dados correspondentes, é necessário estar autenticado no sistema. Após a autenticação, selecione no mapa abaixo a folha correspondente à área de interesse. Os quadrantes já acessados permanecerão destacados, facilitando o acompanhamento dos arquivos consultados.
Fonte dos dados / Citação bibliográfica
SANTA CATARINA. Governo do Estado. Secretaria de Estado do Planejamento (SEPLAN). Diretoria de Inteligência Territorial (DITER). Gerência de Geoprocessamento e Cartografia. Modelo Digital do Terreno (MDT) de Santa Catarina: resolução espacial de 1 m. Florianópolis: Governo do Estado de Santa Catarina, 2026. Versão adaptada e otimizada para distribuição em colaboração com o Laboratório de Geoprocessamento (GeoLab), Universidade do Estado de Santa Catarina (UDESC).
Uso de várias folhas no QGIS
Quando for necessário trabalhar com várias folhas do MDT simultaneamente, recomenda-se a criação de um Raster Virtual (VRT) no QGIS.
O VRT permite reunir diversos arquivos .tif em uma única camada virtual, possibilitando a visualização contínua do MDT sem criar um novo mosaico físico e sem duplicar os dados altimétricos em disco.
O arquivo .vrt é pequeno, pois contém essencialmente as referências aos arquivos raster utilizados na composição. Os dados altimétricos permanecem armazenados nos arquivos .tif originais.
Essa solução é particularmente útil para o MDT de Santa Catarina, considerando sua resolução espacial de 1 metro e o grande volume de dados envolvido.
Como criar um Raster Virtual (VRT) no QGIS
- Baixe os arquivos .tif correspondentes à área de interesse e mantenha-os, preferencialmente, em uma mesma pasta;
- Abra o QGIS;
- Acesse Raster → Miscelânea → Construir Raster Virtual (VRT);
- Em Camadas de entrada, selecione os arquivos .tif do MDT que deseja utilizar;
- Mantenha desmarcada a opção “Colocar cada arquivo de entrada em uma banda separada”, para que as folhas componham uma única superfície;
- Escolha o local e o nome do arquivo .vrt;
- Execute o processamento;
- Adicione o arquivo .vrt ao projeto, caso ele não seja carregado automaticamente.
O VRT não cria uma nova cópia do MDT. Ele referencia os arquivos .tif utilizados em sua construção. Por esse motivo, recomenda-se manter os arquivos raster em sua localização original depois da criação do VRT.
Caso os arquivos .tif sejam posteriormente movidos ou renomeados, as referências armazenadas no VRT poderão deixar de funcionar.
Configuração recomendada de visualização no QGIS
Como o MDT possui resolução espacial de 1 metro, a exibição simultânea de um grande número de folhas em escalas muito pequenas pode exigir processamento desnecessário e tornar a navegação no projeto mais lenta.
Para melhorar o desempenho, recomenda-se configurar a camada VRT para ser exibida somente na escala 1:25.000 ou em escalas de maior aproximação.
Assim, o MDT não precisa ser renderizado quando o usuário estiver visualizando uma área muito extensa. A camada será apresentada somente quando houver aproximação suficiente para que o detalhamento proporcionado pela resolução espacial de 1 metro seja efetivamente útil.
Para configurar essa opção no QGIS:
- Clique com o botão direito sobre a camada VRT;
- Selecione Propriedades;
- Acesse a seção Renderização;
- Ative a opção de visibilidade dependente da escala;
- Configure a camada para ser exibida a partir da escala 1:25.000;
- Clique em Aplicar e, em seguida, em OK.
Com essa configuração, em visualizações mais abrangentes, como 1:50.000, 1:100.000, 1:250.000 ou na extensão de todo o Estado de Santa Catarina, o MDT não será renderizado.
Ao aproximar o mapa para 1:25.000 ou escalas de maior detalhe, como 1:10.000, 1:5.000 ou 1:2.000, a camada passará a ser exibida.
